AMF DN450中央空調計費系統電磁流量計

價格面議

聯系方式:楊經理15179631852

聯系我們時請說明是儀表網上看到的信息,謝謝!


品牌 材質 碳鋼,不銹鋼,銅,襯氟,塑料,鑄鋁合金,鑄鐵,透明丙烯酸,哈氏合金,鈦,瑪瑙,氟包塑,其他
產地 國產 加工定制
質保 2年

DN450中央空調計費系統電磁流量計
電磁熱量表由流量測量單元、熱量計算單元和精確配對的溫度傳感器(PT1000)組成。一體式電磁熱量表利用法拉第電磁感應原理測量流量,結合配對溫度傳感器的供回水溫度信號,就能計算、累積、存儲和顯示熱交換回路中吸收或釋放的熱量。一體式電磁熱量表的流量、能量計算單元CPU及采樣模塊均采用國際單片機,其內存容量大,設備可靠性高,熱量計算能真正實現焓值計算,達到高準確度。

DN450中央空調計費系統電磁流量 詳細信息

DN450中央空調計費系統電磁流量計

插入式電磁流量計

2.1、插入式流量計的安裝

1)插入式流量計由 3 部分組成:1.傳感器;2、底座;3、轉換器。

圖 2.1、插入式電磁流量計

圖 2.2、插入式安裝底座

2)安裝直管段:

上游直管段要求 15D(15 倍管徑長度),下游 3D(3倍管徑長度)。

3)安裝注意點:

安裝時,安裝底座要和測量管段軸心線垂直。安裝底座上的“流量箭頭”

方向要和“水流方向”一致。安裝底座溫度降低后,插入測量桿。不要重擊

流量計。該 4 點安裝如果失誤將導致流量計無法正常工作,不屬于質保范圍。

常規型插入式流量計安裝步驟:

(1)開孔:在管道上用氣割的方法割一個直徑是 43mm 的圓孔,底座的

外圓直徑為 42mm,圓孔周邊應無大的毛刺,便于底座順利插入。

(2)底座定位焊接:把底座插入開好的孔直至對應的刻度為準,刻度的

刻線應對準管線外壁的圓弧處。固定底座,等角度點焊 4 點固定底座,

觀察底座是否徑向與管道。最后整圈焊接。

特別注意:

1、焊接底座時注意底座上法蘭孔的方向,相鄰的螺栓孔連線應與

管線平行或垂直。否則流量計無法正常工作。

2、焊接底座時,一定要把傳感器從底座上卸下,以免高溫燙壞傳

感器。該損壞將不屬于儀表質保范圍。等底座冷卻后,裝上傳感器。

3、管道吹洗前,卸下傳感器,使用盲板密封(盲板為選購配件),

等吹洗管道完畢后再裝傳感器。吹洗管道損壞儀表不屬于質保范圍。

、帶壓安裝型插入式流量計安裝步驟:

圖 2.3、帶壓安裝型插入式流量計

(1)焊接:將接頭焊接在安裝點;把球閥(DN50)安裝在接頭上。

(2)帶壓開孔:在球閥上安裝配套的帶壓開孔器,使用專業鉆頭在線開

孔。

(3)插入傳感器:退出安裝鉆頭,關閉球閥,卸下帶壓開孔器;在球閥

上安裝配有密封裝置的傳感器,打開球閥,推進傳感器到相應深度的測量位

置;密封固定并鎖緊傳感器。

1、首次帶壓安裝插入式流量計請在我司技術工程師指導下施工。

2.2、插入式流量計的接線

2.2.1、一體式流量計接線

1)接線端子與標示如下圖:

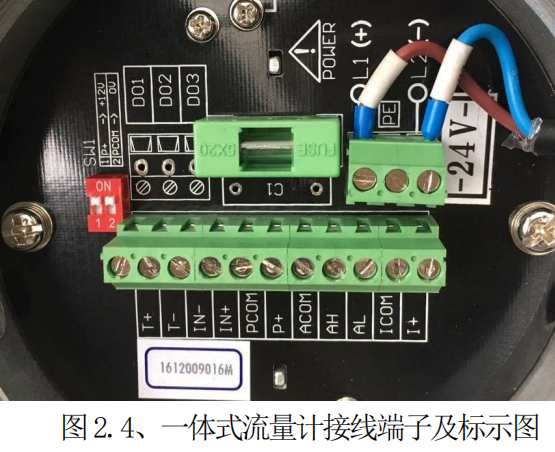

圖 2.4、一體式流量計接線端子及標示圖

2)各接線端子標示含義如表 2.1:

序號 端子標識 端子名稱 端子類別

1 T+ Modbus RS-485 輸出 + 數字通訊連接端子

2 T- Modbus RS-485 輸出 - (Modbus RS-485)

3 IN- 接點輸入 -

接點控制輸入端子

4 IN+ 接點輸入 +

5 PCOM 頻率(脈沖)輸出地

頻率(脈沖)輸出端子

6 P+ 頻率(脈沖)輸出 +

7 ACOM 狀態輸出地

8 AH 上限報警輸出 + 狀態輸出端子

9 AL 下限報警輸出 +

10 ICOM 有源模擬電流輸出 -

模擬電流輸出端子

11 I+ 有源模擬電流輸出 +

12 L1(+) 交流電源相線;直流電源 +

電源端子

13 L2(-) 交流電源零線;直流電源 -

表 2.1、一體式流量計接線端子及標示一覽表

3)接線說明(常用接線見表 2.1 中粗體字部分)

(1)和 PLC 接通訊線,“Modbus RS-485 輸出”,用 1 根信號線,分別

接:T+(對應“Modbus RS-485 +”)、T-(對應“Modbus RS-485–”)。

錯接風險:若 T+、T-端子接錯,將無輸出。

(2)電源線,用 1 根電源線,分別接:L1(+)(對應“交流電源相線”

或“直流電源 +”)、L2(-)(對應“交流電源零線”或“直流電源 -”)。

錯接風險:若電源線接錯,將損壞儀表。該損壞不屬于儀表質保范圍。

(3)電流輸出(有源輸出,4-20mA),用 1 根信號線,分別接:I+(對

應“I+”)、ICOM(對應“I-”)。

錯接風險:若 IOUT、ICOM端子接錯,將無輸出。

(4)其他可能用到的接線,見“2)各接線端子標示含義表”。

特別注意:



1、務必將“流量計/能量計的電源線”和“變頻器或強電的電源線”

分開,否則儀表將無法正常工作。

2、“轉換器”必須接地,否則儀表工作可能異常。

2.2.2、分體式流量計接線

2.2.2.1、分體式傳感器的接線

1)勵磁端子,用2芯屏蔽儀表線:EXT+、EXT-。

錯接風險:若EXT+和EXT-端子接反,流量方向將反向,誤差可能變大。

2)信號端子,用3芯屏蔽儀表線:SIG1、SIG GND、SIG2。

錯接風險:若SIG GND 端子接錯,儀表無法正常工作。

3)接地線,傳感器必須接地。若不接地,儀表工作可能異常。
